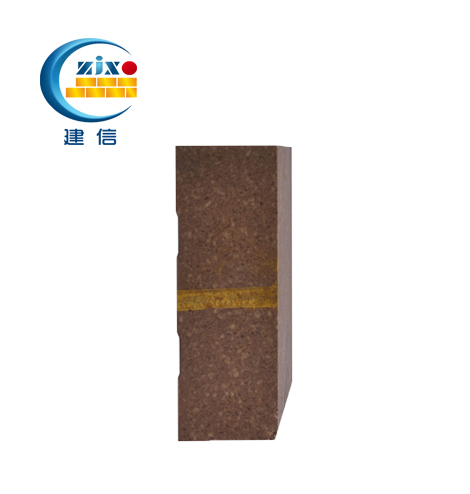

鎂鋁尖晶石磚
采用高純鎂砂和鎂鋁尖晶石等主要原料，高溫燒成制得。它具有優異的熱震穩定性、較好的抗堿鹽侵蝕性能，適合在水泥窯的過渡帶使用，使用壽命大于12個月。已用于北京水泥廠處理工業危險廢棄物的3300T/D水泥干法窯過渡帶，目前展現出了優異的抗化學侵蝕性能。
產品特性：1、熱震性好，在使用的過程中會與熟料反應，然后在磚的表面形成一層很薄利鋁酸鈣保護層。使液體不容易滲透。 2、其抗剝落性能比直接結合鎂鉻磚要好。在窯的冷卻帶和過渡帶使用壽命可較直接結合鎂鉻磚延長一倍。但是，在抗腐蝕性方面稍次于直接結合鎂鉻磚。 3、燒結尖晶石磚容易水化，導熱系數較大，窯胴的溫度要比直接結合鎂鉻磚時的高。在使用時要重視這些問題。
應用領域：
產品介紹
鎂鋁尖晶石磚料主要由鎂石和高嶺土經過混合、成型、烘干、燒結等工藝制成。它的主要成分是氧化鎂和氧化鋁，同時還含有少量的其他氧化物如硅酸鹽等。鎂鋁尖晶石磚具有較高的抗渣能力和較低的線膨脹系數，能夠承受高溫下的化學侵蝕和熱應力。
鎂鋁尖晶石磚適用于水泥窯內過渡帶、燒成帶和堿性物料帶。除了在工業設備中使用外，鎂鋁尖晶石磚還可以應用于建筑材料領域。
鎂鋁尖晶石磚是為了改善鎂磚的熱穩定性，在配料中加入氧化鋁而生成的以鎂鋁尖晶石為主要礦物的鎂質磚。鎂鋁尖晶石磚是采用含鈣低的鎂砂和工業氧化鋁粉為主要原料，經高壓成形、高溫燒制而成。抗急冷急熱性好，對鐵的氧化物、堿性爐渣等熔劑具有好的抗侵蝕性。
|
品名 |
鎂鋁尖晶石磚 |
鎂鋁鋯磚 |
|||||||
|
型號 |
MLJ-85A |
MLJ-93A |
MLJ-95A |
MLJ-85B |
MLJ-93B |
MLJ-95B |
MZ-96A |
MZ-94B |
|
|
MgO% ≥ |
85 |
88 |
93 |
82 |
85 |
90 |
92 |
88 |
|
|
Al2O3 ≥ |
9 |
5 |
3 |
9 |
5 |
3 |
5 |
5 |
|
|
Fe2O3≤ |
0.7 |
0.7 |
0.7 |
0.8 |
0.8 |
0.8 |
0.8 |
0.9 |
|
|
SiO2 ≤ |
0.6 |
0.8 |
0.7 |
2.5 |
2 |
2.5 |
1 |
2.5 |
|
|
ZiO2≥ |
|
|
|
|
|
|
1-3 |
1-3 |
|
|
顯氣孔率≤ |
16-18 |
16-18 |
16-18 |
17-18 |
17-18 |
17-18 |
17-19 |
17-19 |
|
|
體積密度≥ |
2.85 |
2.85-3.0 |
2.85 |
2.8 |
2.85 |
2.82 |
2.9 |
2.8 |
|
|
常溫耐壓強度≥ |
45 |
45 |
45 |
40 |
40 |
40 |
50 |
45 |
|
|
0.2.Mpa荷重軟化開始溫度（℃)≥ |
1700 |
1700 |
1700 |
1700 |
1700 |
1700 |
1700 |
1650 |
|
|
熱膨脹1400℃ |
|
|
|
|
|
|
1.6 |
1.6 |
|
|
熱震穩定性 |
1100℃水冷，次 |
12 |
12 |
12 |
10 |
10 |
10 |
8 |
6 |
|
6 |
950℃水冷，次 |
100 |
100 |
100 |
80 |
80 |
80 |
30 |
25 |
|
導熱率 |
2.8 |
2.9 |
3.0 |
2.8 |
2.9 |
3.0 |
4.5 |
4.4 |
|
產品優勢
強大的供貨能力
擁有3條年產15萬噸的定型耐材和2條年產10 萬噸的不定型耐材全自動智能生產線，滿足世界90% 以上窯爐使用標準
穩定的產品質量
建立從原料采購、生產制造、倉儲運輸、施工全流程的質量標準體系全員參與的質量管理體系和完善的追溯機制，確保兌現客戶質量承諾
更優的產品價格
根據客戶每臺窯爐設備的使用需求及工況條件設計、制定個性化耐材配置方案，達到經濟性與實用性最優化
全面的售后服務
7*24 小時技術服務熱線，及時響應技術咨詢，針對窯爐存在的問題，提供有效可行的解決方案
