產品簡介

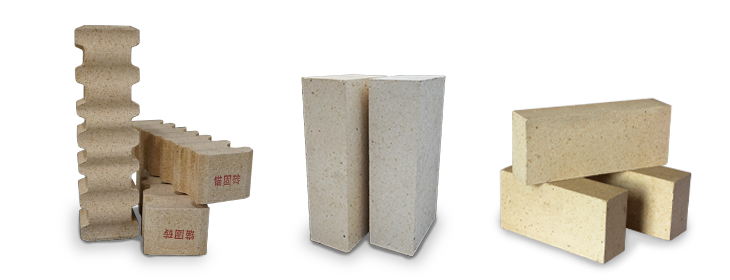

高鋁磚是耐火材料的一種，由鋁礬土或其他氧化鋁含量較高的原料經成型和煅燒而成。根據Al2O3的含量，高鋁磚可以分為不同的類型。高鋁磚Al2O3含量通常分為三個等級：Ⅰ等——Al2O3含量>75%；Ⅱ等——Al2O3含量為60～75%；Ⅲ等——Al2O3含量為48～60%，具有高熔點和熱穩定性，抗渣性較好，以及良好的抗侵蝕性和熱震穩定性。
產品咨詢，索取報價
高鋁磚優勢
-
耐火度高鋁磚的耐火度比較高，達1750℃-1790℃，屬于高級耐火材料，耐火度主要受Al2O3含量，種類及數量的影響，耐火度隨著Al2O3含量的增多而提高。
-
荷重軟化溫度高鋁磚制品的荷重軟化溫度隨二氧化硅和堿金屬氧化物含量的增加而降低，但比粘土磚制品高，約為1420℃—1530℃。
-
抗渣性由于高鋁磚制品中Al2O3呈中性而且含量高，所以此類材料制品對于酸堿性爐渣的侵蝕均有較強的抵抗能力。
-
熱震穩定性高鋁磚的抗熱震性介于黏土制品和硅質制品之間。850℃水冷循環僅為35次。這主要是由于剛玉的熱膨脹性較莫來石高，而無晶型轉化之故。目前，可以從改善制品的顆粒結構，降低細粉料的含量及提高熟料臨界粒度尺寸和顆粒級配，來提高制品的抗熱震穩定性能。
-
-
重燒線變化如果高鋁磚制品的燒成溫度足夠，燒成時間充足，則體積穩定，重燒線變化小。
-
標準化生產標準模具生產，表面整齊，保證砌筑時穩定性好
-
雜質含量低低鐵雜質含量低，耐火度更高，使用壽命更長
高鋁磚理化指標
| 特級高鋁磚 | 一級高鋁磚 | 二級高鋁磚 | 三級高鋁磚 | |
| LZ-80 | LZ-75 | LZ-65 | LZ-55 | |
| AL?O? ≧ | 80 | 75 | 65 | 55 |
| Fe?O? ≤ | 1.6 | 1.7 | 1.9 | 2.0 |
| 體積密度 g/cm3 | 2.7 | 2.6 | 2.4 | 2.3 |
| 常溫耐壓強度 MPa≥ | 89 | 80 | 60 | 50 |
| 荷重軟化開始溫度 ℃≥ | 1550 | 1520 | 1500 | 1450 |
| 耐火度 ℃≥ | 1790 | 1790 | 1770 | 1770 |
| 顯氣孔率 %≤ | 21 | 22 | 22 | 23 |
| 重燒線變化率（1500℃×2h） % | -0.2 | -0.3 | -0.4 | -0.4 |
注：以上理化指標為常規指標，可根據用戶的窯爐實際使用環境特點另行優化標準
工程案例

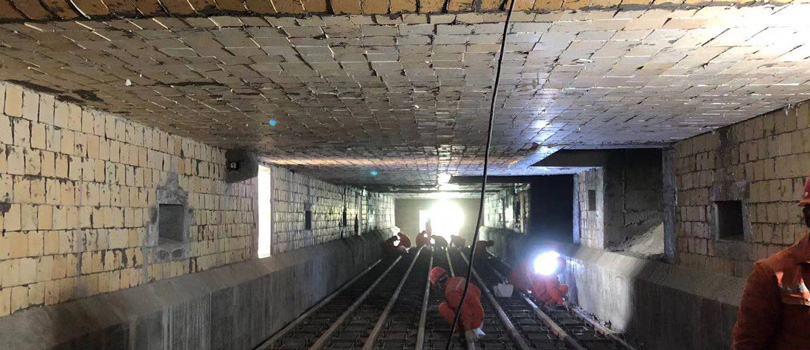

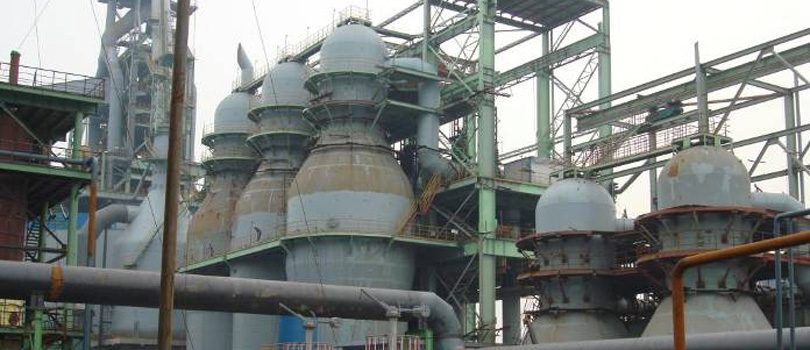

江陰某鋼鐵公司施工現場：供應澆注料、高鋁磚、粘土磚、輕質隔熱磚

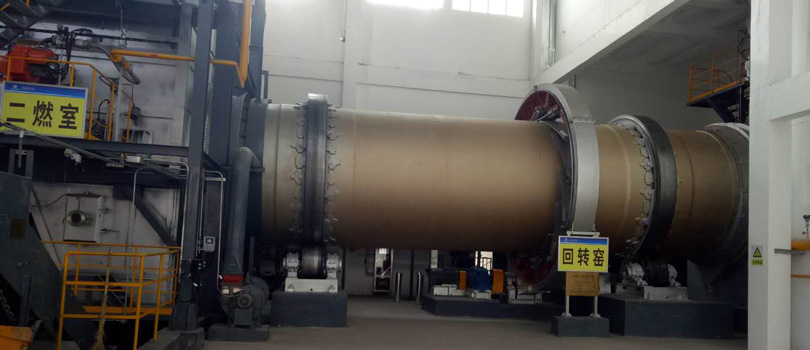

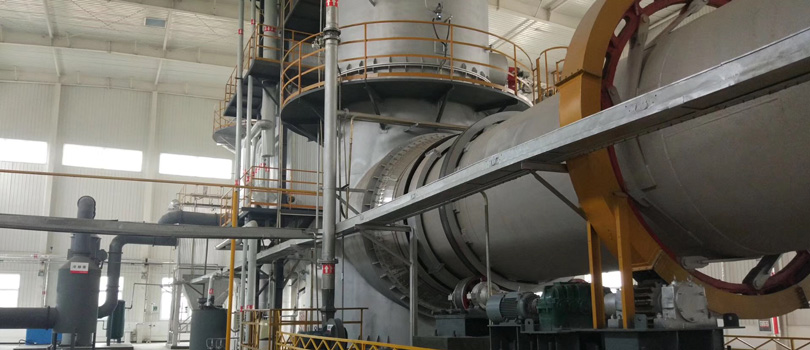

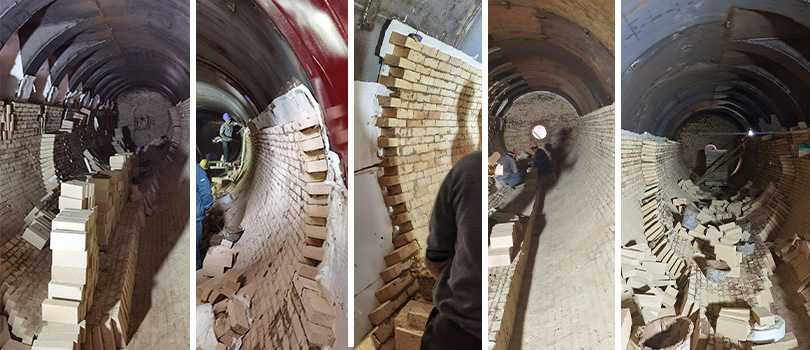

唐山某水泥廠回轉窯：供應抗剝落高鋁磚、耐堿磚、硅莫磚
長興5000t/d回轉窯：供應高強耐堿磚、抗剝落高鋁磚
株洲5000t/d水泥廠：供應高強耐堿磚、抗剝落高鋁磚、高溫膠泥、硅酸鈣板
云南5000t/d水泥廠：供應硅莫磚、硅莫紅磚、高強耐堿磚、抗剝落高鋁磚、低導熱硅莫磚
