特級/一級高鋁錨固磚

高鋁錨固磚是選用天然高級鋁礬土為主要耐火原料，在高鋁熟料中添加軟質或半軟質粘土作結合劑開始配料、混合，再經成型、干燥，最后燒制而成

產品特性：高溫體積穩定，耐侵蝕性能好，荷重軟化溫度高，抗剝落、耐壓強度高

應用領域：用于加熱爐爐頂爐墻或其他部位

獲取產品報價電話：178-3815-2888

產品介紹

高鋁錨固磚是選用天然高級鋁礬土為主要耐火原料，在高鋁熟料中添加軟質或半軟質粘土作結合劑開始配料、混合，再經成型、干燥，最后燒制而成。一般高鋁錨固磚的氧化鋁含量在55%以上，高鋁錨固磚可根據客戶需求定制生產加工，高鋁錨固磚的荷重軟化溫度達到1550℃，可滿足加熱爐爐頂內襯性能需求。

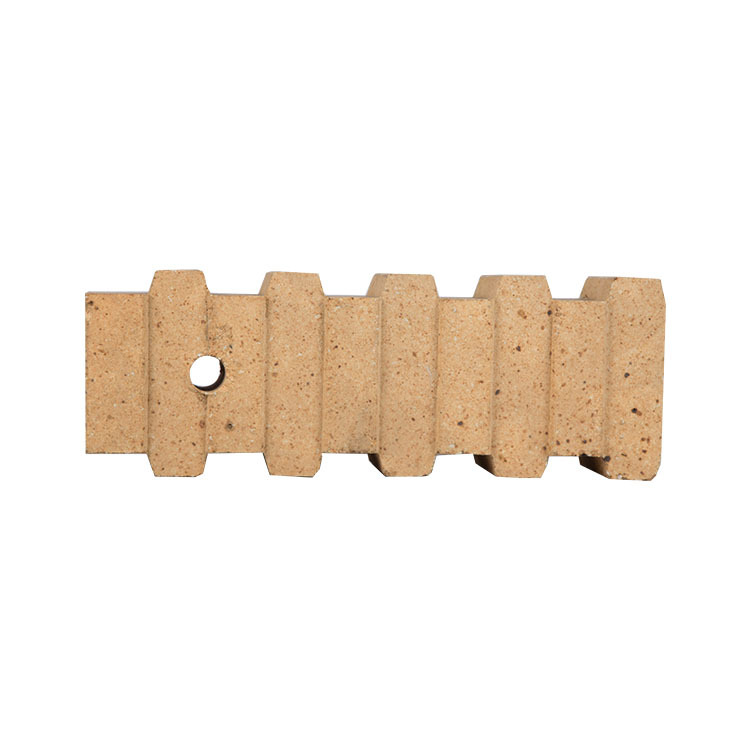

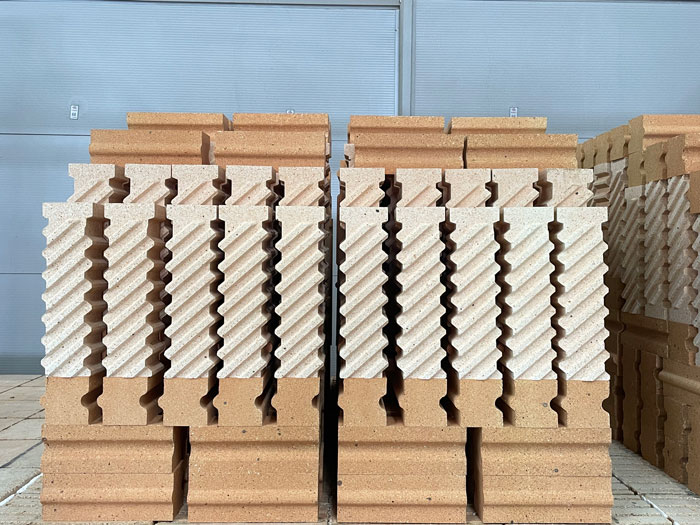

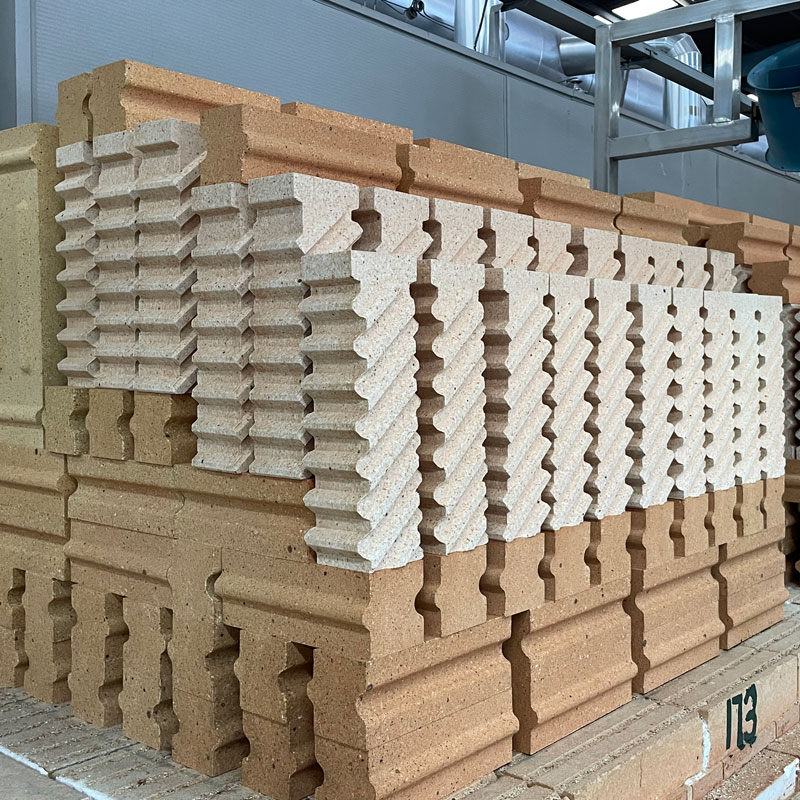

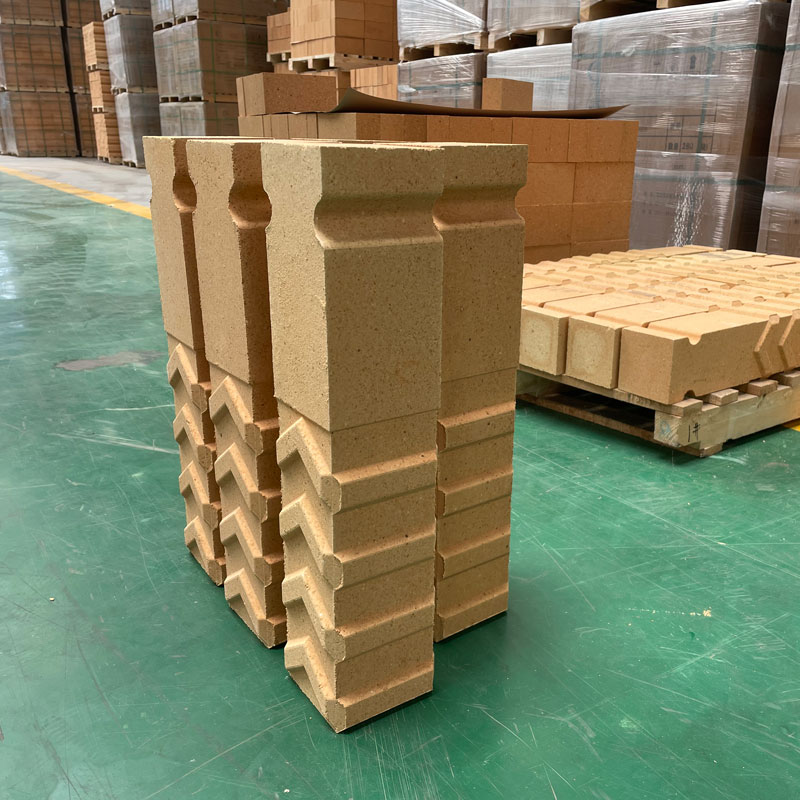

高鋁錨固磚是一種異形高鋁耐火磚，它包括吊掛端頭和錨固體構成的柱體，開設在錨固體表面上的間隔分部凹槽，在錨固體的至少一個表面上沿長度方向設置筋條，由于筋條的加固和牽拉作用，錨固體抗拉抗折強度明顯提高，凹槽處產生的應力在筋條處得到阻隔不能繼續傳遞，所以高鋁錨固磚不易發生斷裂。

高鋁錨固磚是加熱爐用耐火磚，高鋁錨固磚又叫吊掛磚，主要用來連接、支撐耐火磚與普通燒結磚的結構，用于加熱爐爐頂爐墻或其他部位。

項目	LM-55	LM-65	LM-75
ω(Al2O3)/% ≥	55	65	75
ω(CaO)/% ≤	2	2	2
常溫耐壓強度/MPa ≥	50	50	55
常溫抗拉強度/MPa ≥	4	4.1	4.2
0.2MPa荷重軟化開始溫度/℃ ≥	1450 10	1500 10	1520 10
顯氣孔率/% ≤	22(24) 1.5	23(24) 1.5	21(23) 1.5
體積密度/(g/cm³)	2.3	2.35~2.40	2.50~2.60
加熱永久線變化/%(1500℃×2h)	-0.4~+0.2	-0.3~+0.2	-0.3~+0.2
注1：體積密度為設計用磚重量的參考指標，不做考核。
注2：括號內的數值是單重大于12kg磚的指標。
